Description des figures dans les fichiers TEXT

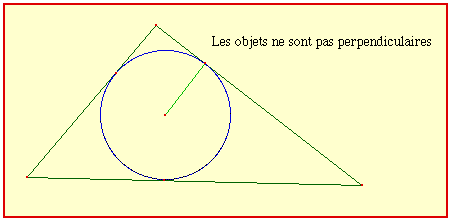

Si nous sauvegardons la figure suivante

en prenant soin de préciser que nous voulons créer un fichier texte, puis si nous examinons le fichier correspondant à l'aide d'un programme de traitement de textes, nous obtiendrons la description suivante:

 Figure CabriII vers. MacOS 1.1.8

1: Pt, 0, CN:0, VN:1
R, W, t, DS:1 1, GT:1, I, nSt
Val: 0 0

2: Axes, 1, CN:1, VN:3
Y, W, t, DS:1 1, GT:0, I, nSt
Const: 1, Val: 1 0, 0 1

3: Pt, 0, CN:0, VN:1
R, W, t, DS:1 1, GT:1, V, nSt
Val: -3.26_ 3.03_

4: Pt, 0, CN:0, VN:1
R, W, t, DS:1 1, GT:1, V, nSt
Val: -7.56_ -2.03_

5: Pt, 0, CN:0, VN:1
R, W, t, DS:1 1, GT:1, V, nSt
Val: 3.6 -2.3

6: Tr, 0, CN:3, VN:4
dG, W, t, DS:1 1, GT:0, V, nSt
Const: 3 4 5

7: Biss, 0, CN:3, VN:2
G, W, t, DS:1 1, GT:0, I, nSt
Const: 3 4 5

8: Biss, 0, CN:3, VN:2
G, W, t, DS:1 1, GT:0, I, nSt
Const: 3 5 4

9: Int, 0, CN:2, VN:1
R, W, t, DS:1 1, GT:1, V, nSt
Const: 7 8

10: Perp, 256, CN:2, VN:2
G, W, t, DS:1 1, GT:0, I, nSt
Const: 9 6

11: Int, 1, CN:2, VN:1
R, W, t, DS:1 1, GT:1, V, nSt
Const: 6 10

12: Cir, 0, CN:2, VN:2
Bl, W, t, DS:1 1, GT:0, V, nSt
Const: 9 11

13: Int, 32768, CN:2, VN:1
R, W, t, DS:1 1, GT:1, V, nSt
Const: 6 12

14: Int, 33024, CN:2, VN:1
R, W, t, DS:1 1, GT:1, V, nSt
Const: 6 12

15: Int, 32769, CN:2, VN:1
R, W, t, DS:1 1, GT:1, V, nSt
Const: 6 12

16: Int, 33025, CN:2, VN:1
R, W, t, DS:1 1, GT:1, V, nSt
Const: 6 12

17: Int, 32770, CN:2, VN:1
R, W, t, DS:1 1, GT:1, V, nSt
Const: 6 12

18: Int, 33026, CN:2, VN:1
R, W, t, DS:1 1, GT:1, V, nSt
Const: 6 12

19: Seg, 0, CN:2, VN:2
G, W, t, DS:1 1, GT:0, V, nSt
Const: 9 17

20: Perp?, 512, CN:2, VN:0
B, W, BTh:1, DS:1 1, GT:0, V, nSt
Const: 19 6
Tr: TP: -1.46_, 2.73_, TS: 6.26_, -0.5
"Les objets sont perpendiculaires"
p: 0, Times, S: 14 C: 15 Fa: 0
Fa: TP: -1.46_, 2.73_, TS: 7.56_, -0.5
"Les objets ne sont pas perpendiculaires"
p: 0, Times, S: 14 C: 15 Fa: 0

À notre connaissance, il n'existe pas de référence officielle pouvant nous aider à interpréter la description de la figure ci-dessus. À force d'expérimentations, on peut émettre des conjectures sur la signification des diverses composantes en présence. Ainsi, par exemple, on peut supposer que l'objet 19 est un segment (Seg) déterminé par les deux points dont les numéros sont 9 et 17 (Const: 9 17); de plus, ce segment est vert (G), mince (t), non-pointillé (DS:1 1), visible (V) et non punaisé (nSt). Mais il faut avouer qu'une telle description, si elle se prête bien à un échange de fichiers sur l'Internet, n'est pas bien adaptée à une consultation (ou une modification) par des humains.
