Traceur : représentations cartésiennes de fonctions
Permet de représenter graphiquement jusqu'à quatre fonctions d'une
variable
x et de paramètres
a, b, h et
k.
L'utilisateur peut contrôler certains paramètres de ces représentations
(voir ci-dessous).

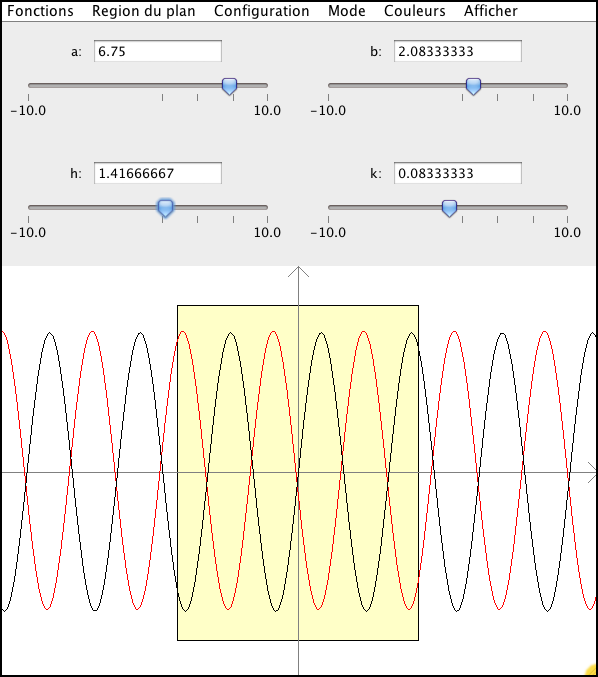

Pour télécharger le programme
Traceur, cliquez sur l'image ci-dessus.
Mode d'emploi
Le fonctionnement des glissières et des menus "Fonctions" (pour définir
nos fonctions), "Region du plan" (pour déterminer la région du plan
qui sera montrée dans la zone graphique), "Couleur" (pour spécifier la
couleur de chaque graphe) et "Afficher" (pour décider les fonctions qui
seront tracées) ne nous réserve pas de surprises.
Le menu "Configuration" comporte les items suivants :
- Relies : les points calculés des fonctions à représenter seront-ils
reliés par des segments ou pas.
Note : voir aussi le dernier item.
- Pas = ? : points calculés à tous les 1, 2, 3, ... pixels, ou même
1/2, 1/3, 1/4, ... de pixels.
- Zoom avec ? images : nombre d'images intermédiaires utilisées lors
des animations en cas de zoom.
Note : permet d'ajuster la vitesse étant données la complexité des
fonctions et la vitesse de l'ordi.
- Ne pas relier lors de sauts de plus de ? écrans : en combinaisons
avec le Pas, permet de bien traiter certaines assymptotes verticales.
Les valeurs acceptables sont, ici encore, des entiers, ou des inverses
d'entiers.
Le menu "Mode" comporte les items suivants :
- Zoom : la souris (avec bouton pressé) trace des rectangles qui
seront utilisés lors des zoom.
Dans ce mode, un clic simple efface le rectangle tracé, s'il existe.
- Zoom-In : effectue un zoom-in.
- Zoom-Out : effectue un zoom-out.
- Translation : la souris (avec bouton pressé) déplace la région du
plan qui est visible dans la zone graphique.
- Coordonnées : la souris (avec bouton pressé) affiche les coordonnées
(x,y) du curseur, et les valeurs des fonctions affichées au
point x.
